問題3.3.3

早さ$v$で右向きに運動している荷電粒子による変位電流を図を用いて考察せよ。 変位電流の概略はどのように表されるか?また、進行方向に垂 直で荷電粒子を含む平面の磁場はどのようになるか?

===== 解答 =====

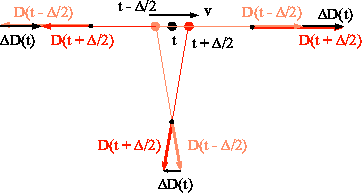

時刻$t=t-\Delta/2$の荷電粒子の位置とそれによる電場を オレンジ色で、 時刻$t=t+\Delta/2$の荷電粒子の位置とそれによる電場を赤色で 表すと図のようになる。

図 3.9: 運動している荷電粒子による電束電流の考察
\includegraphics[bb=40 540 560 830,width=9cm]{fig88.eps}

変位電流はその定義に戻って考えれば、図より明らかである。また、磁場は 変位電流の様子が分かれば、明らかであろう。
