キャパシター

交流起電力とキャパシターの両端の電圧を加えるとゼロになるので、 $$V(t) - Q/C= 0$$である。よって、

$$\begin{eqnarray*} I(t) &=& \frac{dQ}{dt} \\ &=& C \frac{dV}{dt} \\ &=& C \fr... ...\cos \omega t}{dt} \\ &=& V_0 \omega C \cos (\omega t + \pi/2) \end{eqnarray*}$$

となる^6.3。

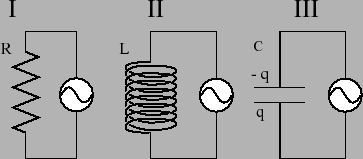

図 6.1: 交流回路
